Especificação Técnica
AMPLIFICAÇÃO
Separação de canais (diafonia)

≤ -60 dBV abaixo da potência nominal, 1 kHz

Faixa dinâmica

88 dB

Resposta de frequência

60 Hz – 20 kHz (+0 dB/-3 dB) a 1 W, referência de 1 kHz

Número de canais

2

Classe de potência

Classe D

Potência nominal, simétrica

90 W a 70 V, 100 V

THD+N

≤ 1% na potência nominal máxima

ENTRADAS DE ÁUDIO, ANALÓGICAS
Faixa de ajuste

-20 dB a +20 dB, linha / 0 dB a +50 dB, mic/linha / 0 dB a +50 dB, página / fixo, auxiliar

Canais de entrada

2 desbalanceados, linha + 1 balanceado, microfone/linha + 1 balanceado, microfone (página) + 1 desbalanceado, linha (auxiliar)

Conectores

(1) par estéreo RCA, (1) combo XLR-1/4 pol., (1) bloco Euro de 4 pinos, (1) TRS de 1/8 pol. (3,5 mm)

Impedância de entrada

20 kΩ, linha / 2 kΩ, microfone/linha / 2 kΩ, página / 20 kΩ, auxiliar

Faixa de entrada

-10 dBV a +10 dBV, linha / -60 dBV a +10 dBV, microfone/linha / -60 dBV a +10 dBV, página / 0 dBV a +10 dBV, auxiliar

Nível máximo de entrada

+10 dBV

Nível nominal de entrada

0 dBV, linha / -40 dBV, microfone/linha / -40 dBV, página / 0 dBV, auxiliar

Sensibilidade

0 dBV, auxiliar / N/A, linha, microfone/linha, página

SAÍDAS DE ÁUDIO, ANALÓGICAS
Canais

1

Conectores

(1) bloco Euro invertido de 3 pinos, (1) par estéreo RCA

Impedância de saída

N/A (amplificador) / 400 Ω (auxiliar)

CONFORMIDADE
Certificado EN 54-24

Sim

ELÉTRICA
Consumo de corrente, pico de corrente

7,6 A a 120 VCA, 60 Hz / 13,9 A a 230 VCA, 50 Hz

Conector de rede elétrica

Entrada IEC C14

Tensão da rede

100–240 VCA (±10%), 50/60 Hz

Proteções

Alta temperatura, curto-circuito

Consumo de energia CA

15 W ocioso, 200 W máximo

INDICADORES E CONTROLES

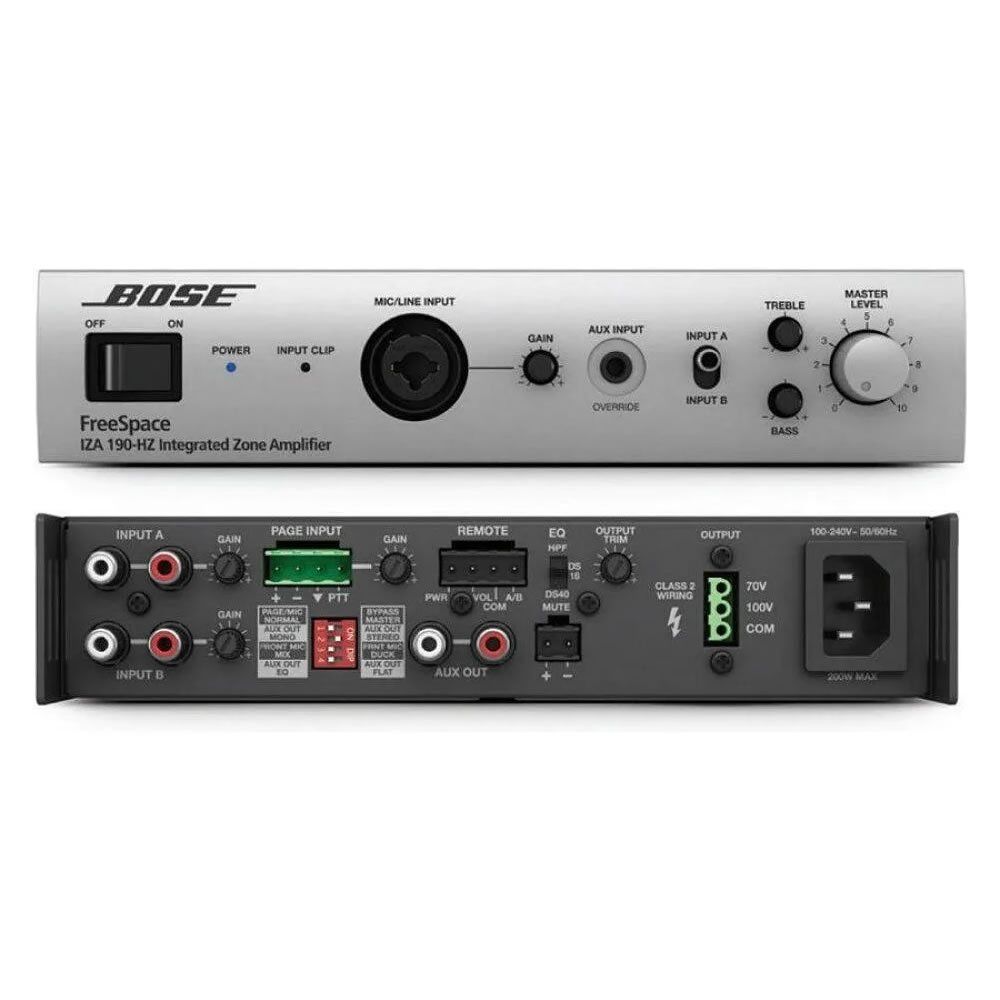

Controles, Painel Frontal

(1) interruptor de alimentação, (1) interruptor de seleção de entrada, (1) botão de agudos, (1) botão de graves, (1) botão de ganho de microfone/linha, (1) botão de nível mestre

Controles, Painel Traseiro

Interruptor DIP do modo de amplificador, seletor de predefinição de equalizador de alto-falante, ganho de entrada (microfone A/B/Page), ajuste de saída

Indicadores de status LED

(1) LED de energia, (1) LED de clipe de entrada

DSP INTEGRADO
Conversores A/D e D/A

48 kHz / 24 bits

Latência de áudio

10,4 ms (entrada analógica para saída analógica)

Predefinições

Filtro passa-alta, predefinições de alto-falantes profissionais Bose (FreeSpace FS2C/FS2P/FS2SE/FS4CE/FS4SE)

Funções de processamento

Equalizador de alto-falante, Equalizador Opti-Voice (paginação), Equalizador dinâmico (compensação de graves)

FÍSICO
Cores

Branco (semelhante ao RAL 9003)

Material do gabinete

Defletor frontal de plástico de engenharia com backcan integrado em aço

Ambiental

Somente em ambientes internos, adequado para uso em locais de plenum (somente alto-falantes)

Grade

Aço perfurado, acabamento com pintura eletrostática a pó

Recorte no teto

6,3 pol (160 mm)

Sistema de refrigeração

Convecção natural

Logotipo

Rotativo, removível

Suspensão/Montagem

(2) braços de montagem, (1) ponto de fixação do cabo de segurança

Faixa de temperatura operacional

0 °C a 50 °C (32 °F a 122 °F)

Peso líquido

3,6 lb (1,6 kg), alto-falante com grade (único) / 7,0 lb (3,2 kg), amplificador

Espaços para racks

1 RU de altura, metade da largura do rack

DESEMPENHO
Faixa de frequência (-10 dB)

83 – 19.000 Hz

Cobertura, Horizontal

150°

SPL máximo calculado a 1 m

98 dB

Impedância nominal

16 Ω (bypass do transformador)

Manuseio de energia, contínuo de longo prazo

16 W

Manuseio de potência, pico

64 W

Sensibilidade (SPL/1 W a 1 m)

86 dB

Torneiras de Transformador, 100V

2, 4, 8, 16 W, desvio

Torneiras de Transformador, 70V

1 W, 2 W, 4 W, 8 W, 16 W, desvio

Cobertura, Vertical

150°

TRANSDUTORES
Proteção do motorista

Proteção passa-alta recomendada de 85 Hz com filtro mínimo de 24 dB/oitava

Baixa frequência

1 woofer de 57 mm (2,25 pol.)
